音频跳线盘在专业音频系统中是必不可少的，不管是录音棚还是扩声系统，有了音频跳线盘之后，整个信号流程将会变得异常清晰、明确，布线系统干净整洁，配线容易。
音频跳线盘有上下两排连接器件，上排器件通常用于信号输出（如：调音台的输出或其它音频设备的输出），下排器件通常用于信号输入（如：调音台的输入或其它音频设备的输入），如下图所示：
该图清晰的告诉我们，上排有48 个输出，同时，下排有48 个与之相对应的输入。
在上面，我们将音频跳线盘的功能、结构作了一个概述，下面，我将针对音频跳线盘常用的三种连接方式一一讲解。

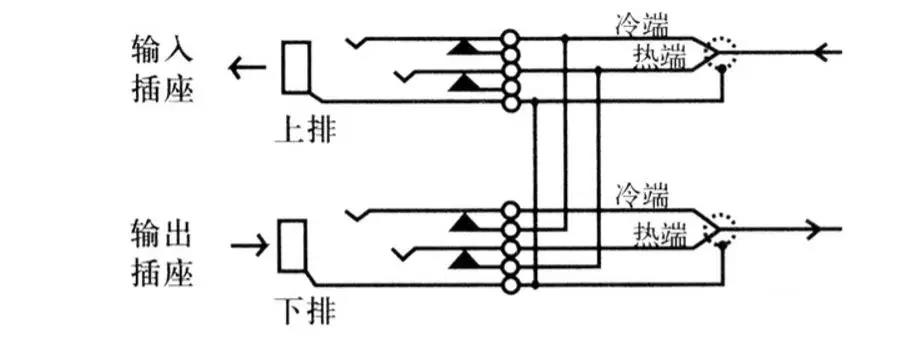

该连接方式是一种串行结构，当没有跳线插头插入时，音频跳线盘的上排（输出）与下排（输入）在内部是联通的。当跳线插头插入上排，可获得信号输出，同时音频跳线盘内部断开与下方跳线插座的连接。通过在下方插座接入跳线插头，可输入信号。这时，信号不会与上方插座连接。如下图所示：

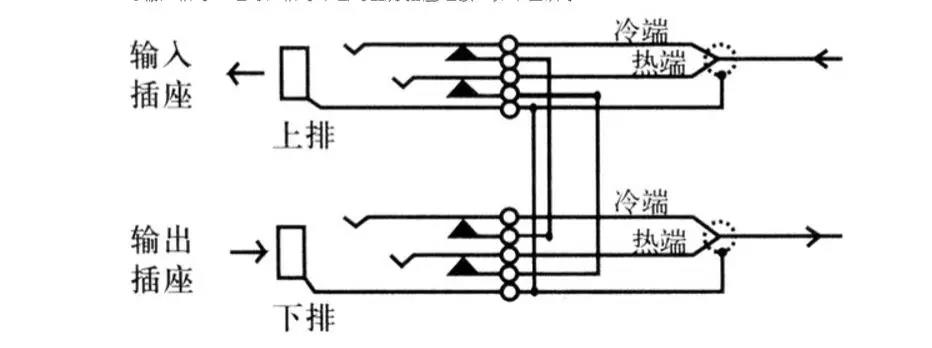

该连接方式为一种并行结构，当没有跳线插头插入时，音频跳线盘的上排（输出）与下排（输入）在内部是联通的。当跳线插头插入上排插座，可获得信号输出，信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。在下方插座接入假插头，可防止信号接入下方插座。通过在下方插座接入跳线插头，可输入信号。这是，信号不会与上方插座连接。如下图所示：

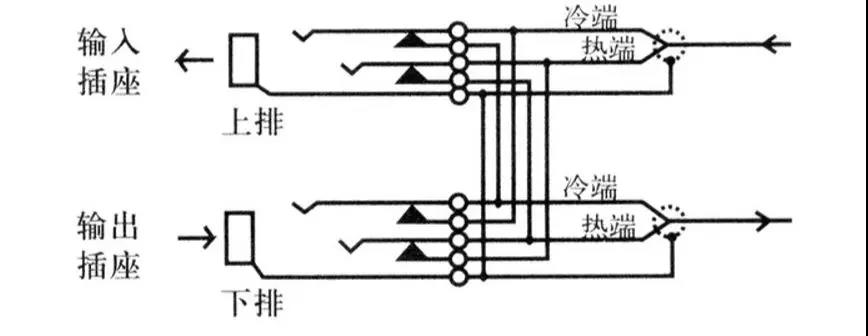

当没有跳线插头插入时，音频跳线盘的上排（输出）与下排（输入）在内部是联通的。当跳线插头接入上排插座，可以获得信号输出，信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。在下方插座接入假插头，可以防止信号接入下方插座。当在下方插座接入另一个跳线插头，可输入信号。请注意，这时信号同时与上方插座连接。为防止这种情况的发生，可以在上方插座接入一个假插头，如下图所示：

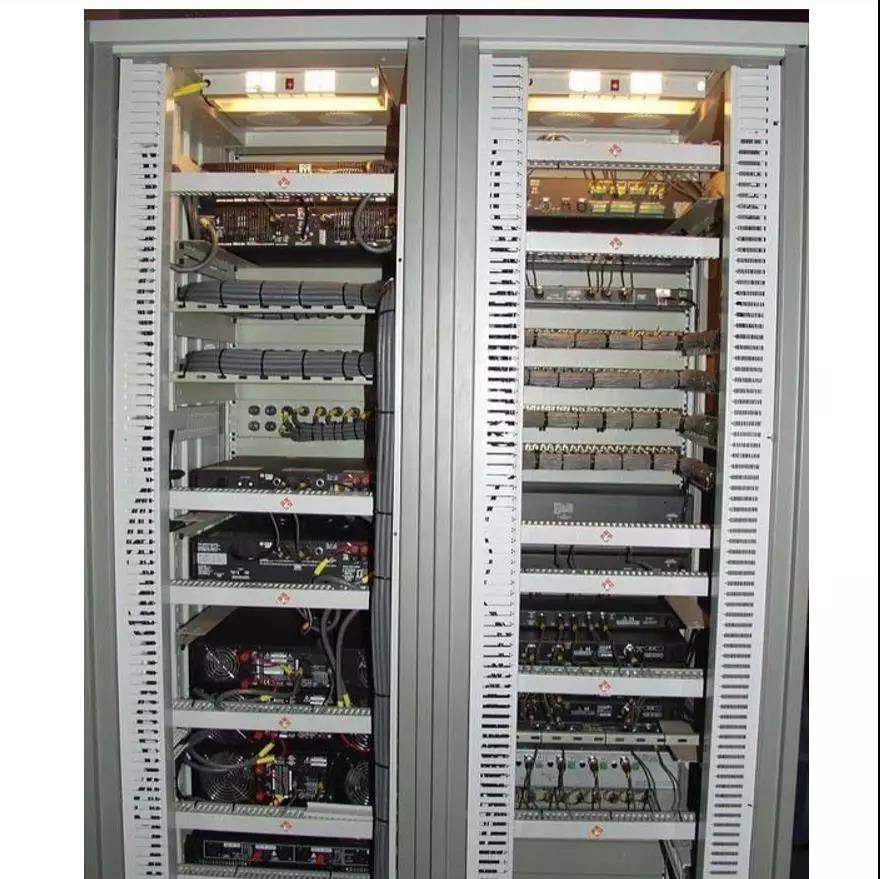

正确使用音频跳线盘之后的机柜布线效果
以下照片是正确使用了音频跳线盘之后的机柜布线效果，通过该图，我们可以清楚地看到整个系统思路清晰、明确，布线系统干净整洁，系统维护方便！！

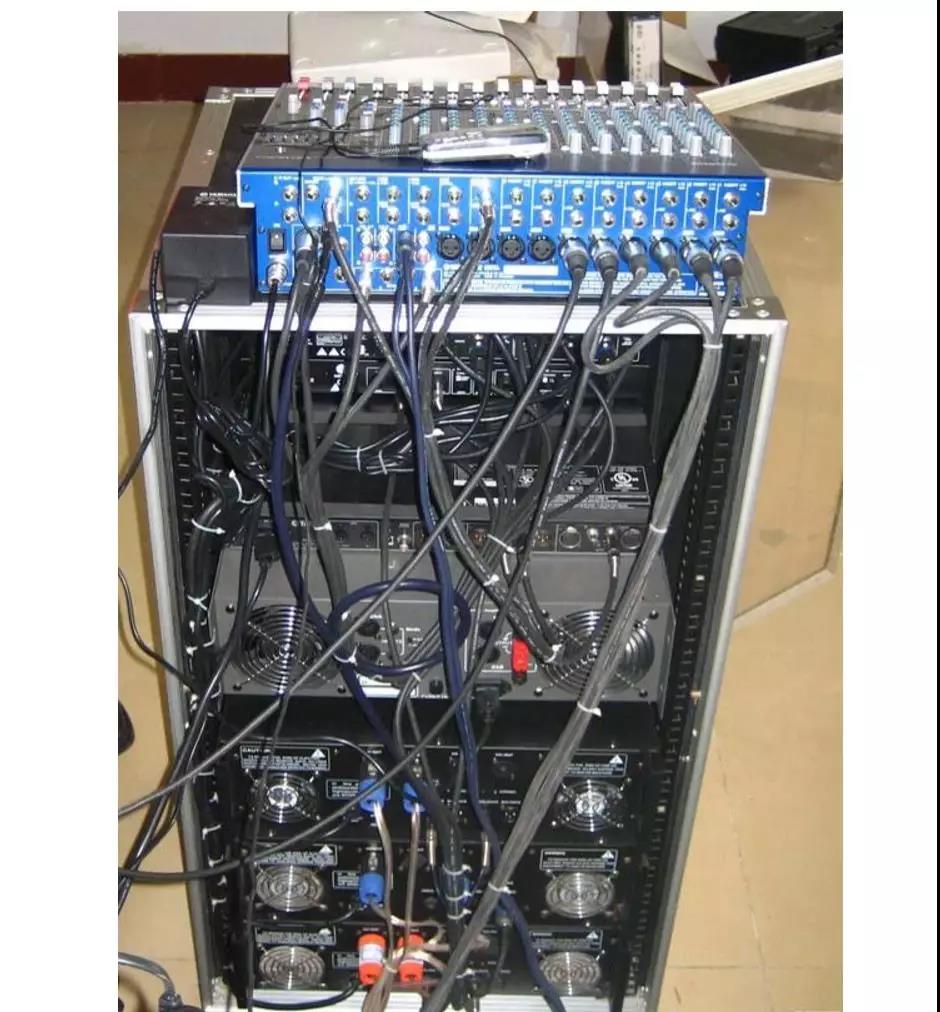

没有使用音频跳线盘系统的机柜
以上照片为没有使用音频跳线盘的安装机柜，通过与上图相比，很明显，该机柜杂乱无章，没有一个很明显的思路，维护将会变得很麻烦！！
线头作标记是肯定需要的，不管采不采用音频跳线盘的方案，至于说干扰这个问题，大可放心，这种综合布线方案由于将强电与弱电作了严格的区分，因此是绝对不会出现干扰情况。
出现干扰或噪声有以下几个原因：
1、系统没有按照标准严格接地；
2、音频线质量太差；
3、采用非平衡的接线方式或错误的制作线材；
4、将强电与弱电并行安装距离过长。
以上这四点是导致干扰和噪声的主要因素，而不是音频线过多的绑在一起造成的。
